重力式格宾挡墙
2022
湖南慈利县宜冲桥乡 - 中南区域 - 中国
湖南省常张高速公路建设开发有限公司
常张高速公路K129右侧弃土场挡墙

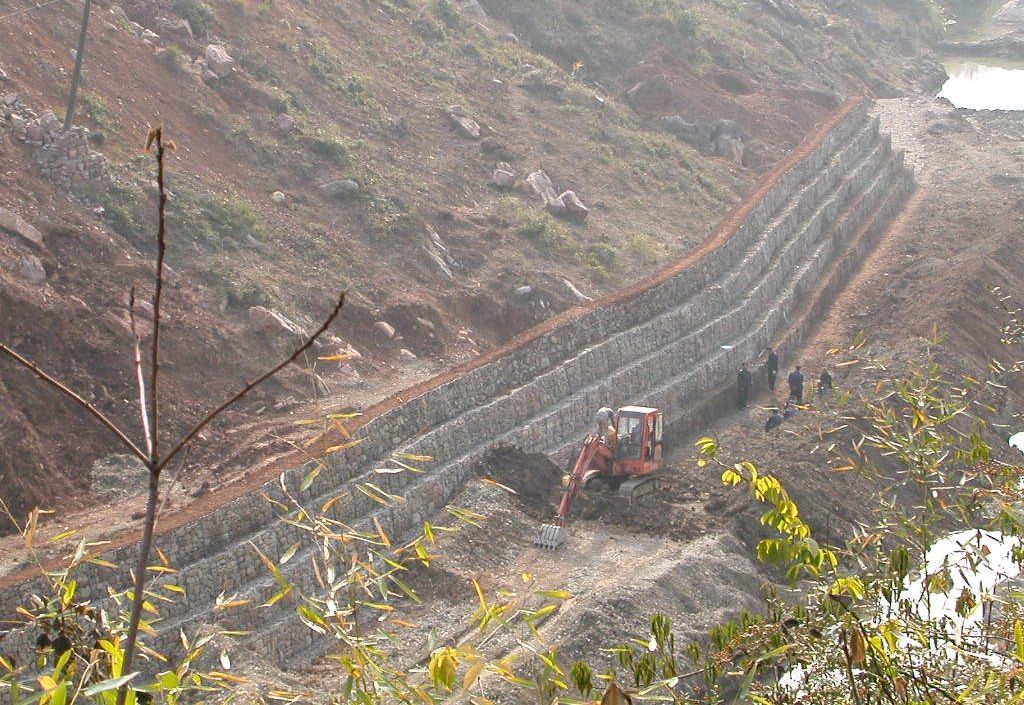

良好的整体效果二（施工中）
常张高速公路K129右侧弃土场挡墙 _1

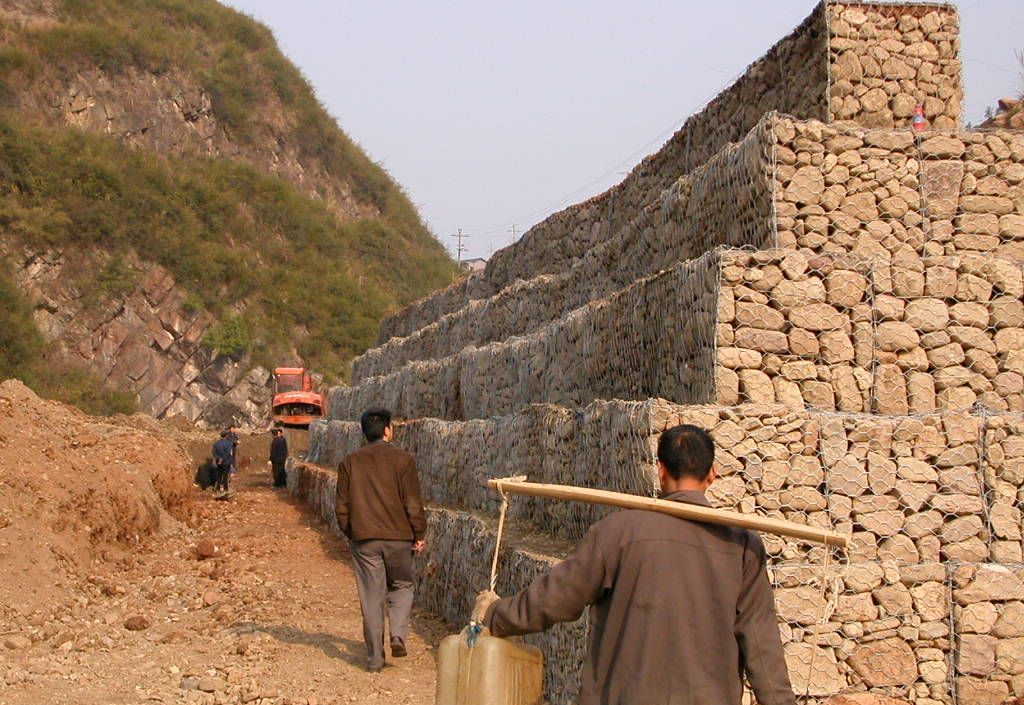

施工中（侧面照）

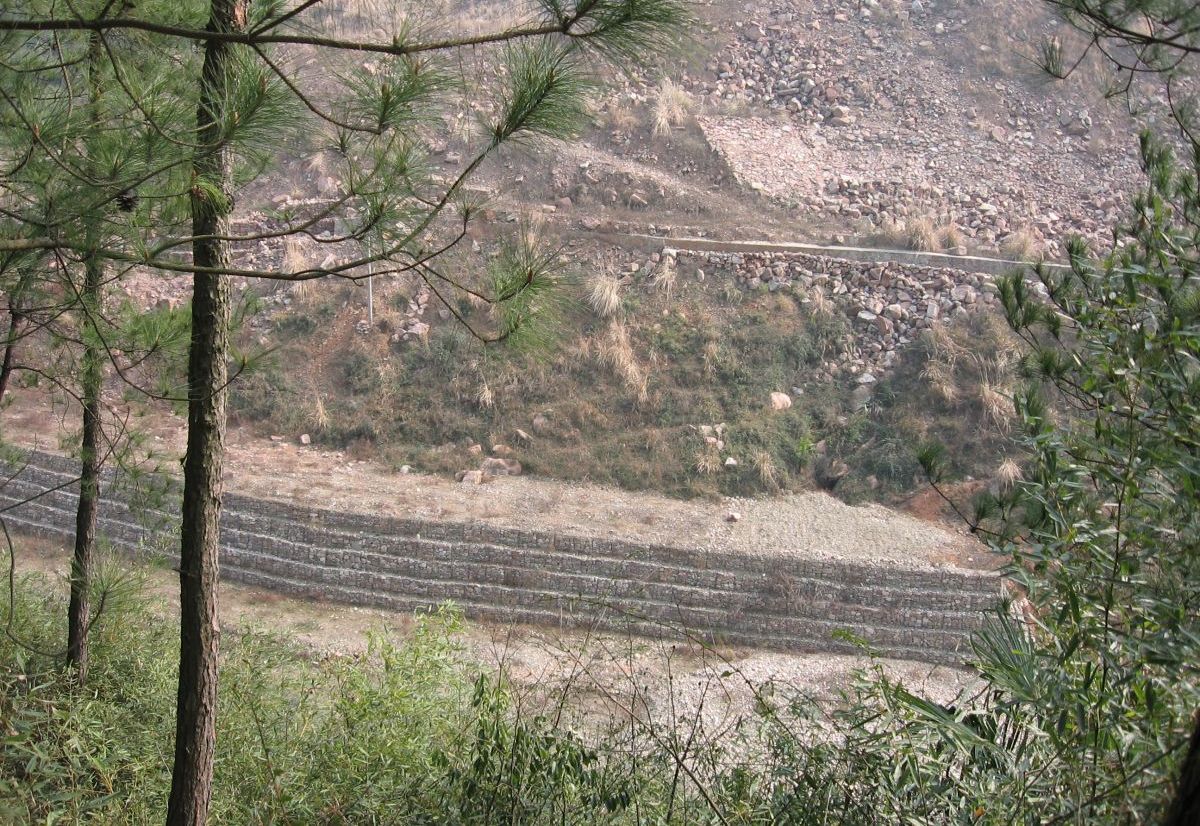

施工后回访效果

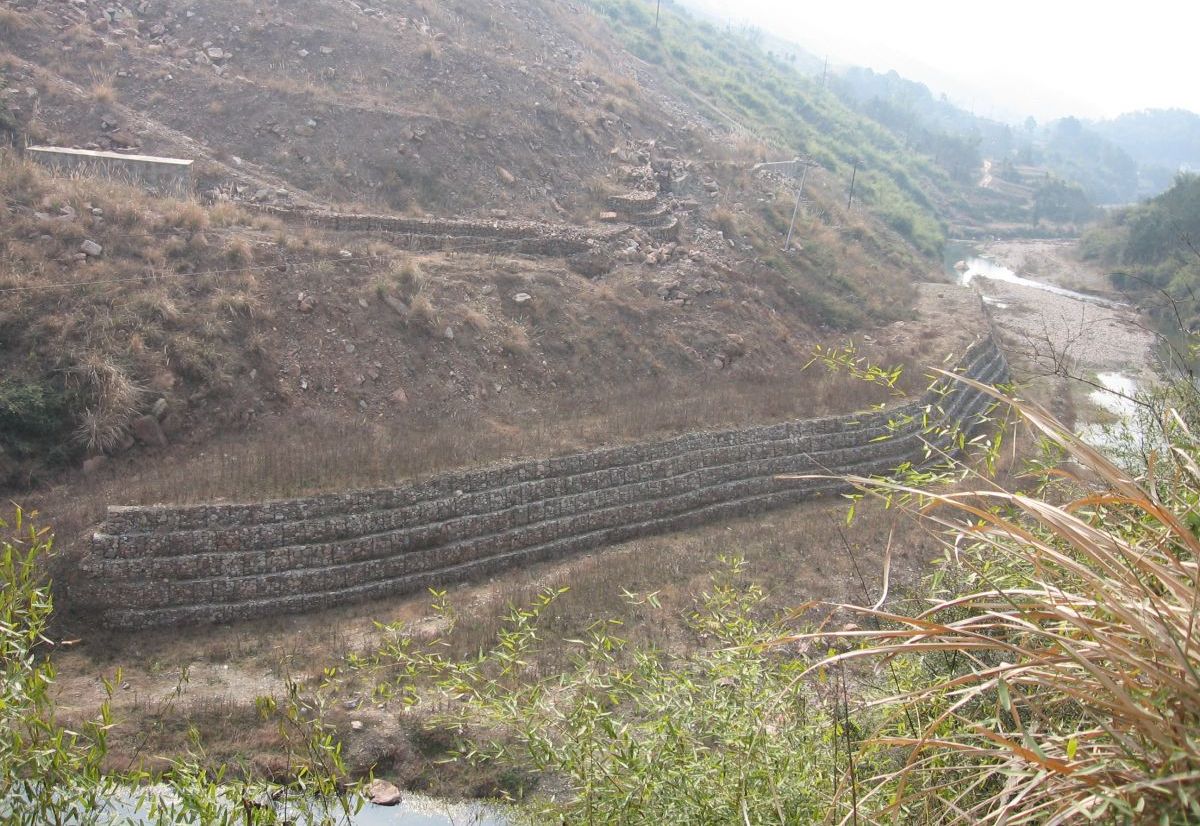

施工后现场照片
Problem
湖南常德至张家界高速公路第十六合同段K129+420～560右弃土场为高速公路修建过程中废弃土壤堆场，该堆场地段临澧水岸坡上方丘陵斜坡而设，弃土顺斜坡地势堆填，形成高约30m，长约135m边坡坡比约1:1.5～1:2的弃土边坡，弃土成分较杂乱，有粘性土、碎块石与大型岩块混杂。由于弃土为快速弃倒堆填，结构松散，同时其基床界面为斜坡，弃土稳定性较差，为稳固弃土边坡，按原设计，在坡体中部曾分别修筑有浆砌石、钢筋石笼挡墙和爬坡式干砌石坡面防护。但是，上述防护修筑不久，即出现部分浆砌石挡墙垮塌（如图），钢筋石笼严重锈蚀（如图）情况，基本上已无法满足防护工程要求。该弃土场地段澧水的上、下游均有大量的农田及村庄，如坡体垮塌，数万方的弃土阻塞河道，将严重影响澧水行洪，严重时，将危及上、下游农民的生命及财产安全。
Solution

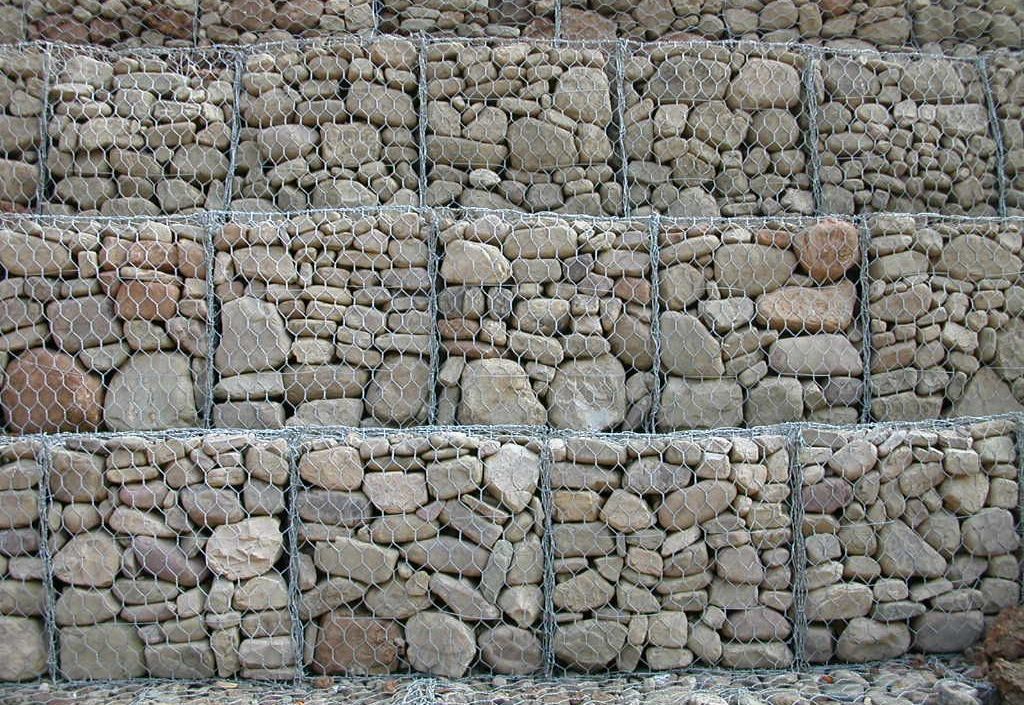

在新的方案设计时，经多方案比选后，最终选定兼具柔性与透水性的马克菲尔格宾挡墙结构。设计方案为：格宾挡墙，设置于弃土场边坡坡脚，沿澧水岸线展布，总长度133米，挡墙断面呈宝塔形，顶宽1米，底宽6米，基底反倾角为6°，基底埋深1米，基底持力层为澧水滩地卵石。填充于格宾中的石料，由澧水河床直接挖取卵石，稍经筛选即可应用，由于就地取材，降低了工程造价；同时顺便清理阻塞河道段堆积的卵石，既满足了工程材料要求，又为当地消除了河道堵塞的隐患（典型设计断面如图）。
